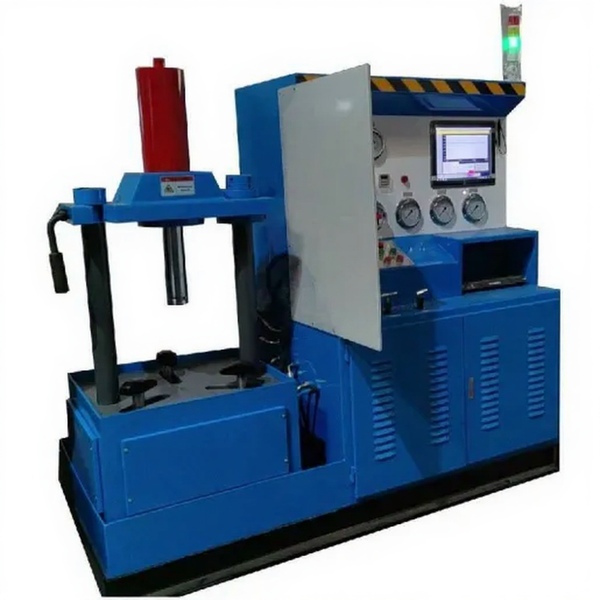

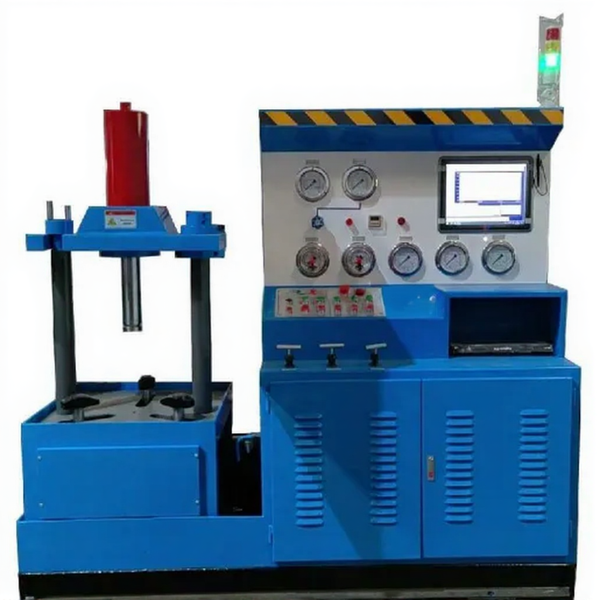

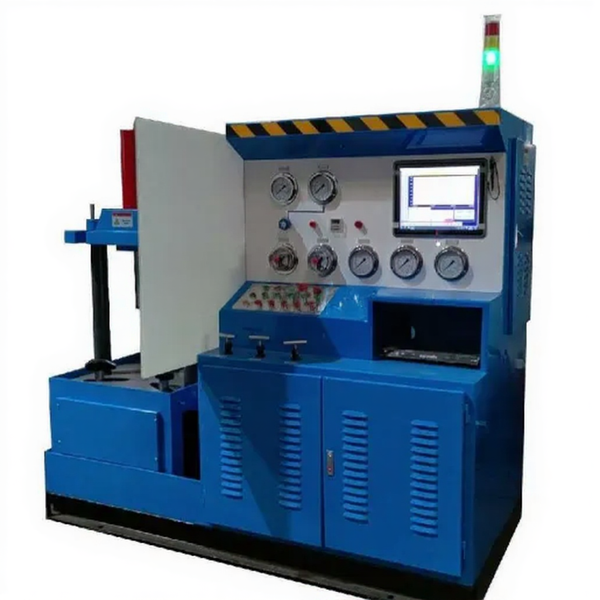

Випробувальний стенд для кульових кранів

Гідравлічний стенд для випробування арматури (valve hydraulic test bench) — це обладнання, яке наша компанія виробляє протягом багатьох років із використанням передових технологій випробування клапанів. Виробництво та управління якістю здійснюються у суворій відповідності до системи менеджменту якості ISO 9001.

Обладнання відповідає стандартам:

• GB/T 13927-92 — «Загальні випробування клапанів тиском»

• ZBJ 16006-90 — «Випробування та контроль клапанів»

• API 598 (США) — стандарт випробування клапанів

• та іншим відповідним міжнародним і національним нормам.

Стенд поєднує в єдину систему:

• гідравліку,

• механіку,

• електричне керування,

• систему зберігання і циркуляції робочого середовища.

Він має раціональну конструкцію, повний набір функцій, стабільну роботу та високий рівень автоматизації.

Обладнання широко застосовується для випробування фланцевих клапанів із номінальним діаметром DN15–DN300 мм на:

• герметичність,

• міцність,

• високий, середній та низький тиск.

Стенд є ідеальним обладнанням для:

• заводів із виробництва клапанів,

• нафтогазової та нафтохімічної промисловості,

• систем водопостачання та водовідведення,

• електростанцій,

• ремонтних баз клапанів.

Конструкція та принцип роботи

Випробувальний стенд для кульових клапанів оснащений:

• гідравлічною системою,

• електричною системою керування,

• системами подачі високого і низького тиску,

• приладами вимірювання тиску масла та води,

• системою керувальних клапанів,

• затискним столом,

• циліндром осьового притискання,

• баком для зберігання і циркуляції гідравлічного середовища.

Усі випробування виконуються відповідно до нормативних вимог.

Принцип затиску клапана

Клапан встановлюється на робочий стіл, і його фланець ущільнюється та затискається гідравлічними лапами (захватами).
Затискні лапи приводяться в дію гідроциліндрами і рухаються радіально синхронно, що забезпечує рівномірний та надійний затиск без перекосів.

Верхній притискний циліндр

Верхній гідроциліндр може рухатися вгору та вниз, тому довжина клапана не обмежує можливість випробування.
Поперечна балка циліндра може повертатися вручну на 90°, що полегшує встановлення та зняття клапана.

Система створення тиску

Насос працює від стисненого повітря (0–0,7 МПа). Через розподільний клапан насос здійснює автоматичний зворотно-поступальний рух, подаючи воду через зворотні клапани у випробуваний клапан, поки не буде досягнуто потрібного тиску.

Основні технічні характеристики

Таблиця тиску затискних циліндрів

Класи тиску клапанів

Тиск гідростанції (MPa)

½" (DN15)

¾" (DN20)

1" (DN25)

1¼" (DN32)

1½" (DN40)

2" (DN50)

2½" (DN65)

3" (DN80)

4" (DN100)

5" (DN125)

6" (DN150)
