Комп'ютерний контрольний стенд для випробування запобіжних клапанів

Обладнання для випробування запобіжних клапанів тиску

Запобіжні клапани тиску призначені для автоматичного відкриття та скидання надлишкового тиску з системи з метою запобігання пошкодженням або травмам. Для забезпечення коректної роботи запобіжних клапанів необхідно регулярно проводити їх випробування із застосуванням спеціалізованого випробувального обладнання. Прикладами такого обладнання є:

Стенди для випробування тиском:
Використовуються для подачі тиску на запобіжний клапан і вимірювання його реакції. Тиск зазвичай підвищується поступово до моменту відкриття клапана, після чого фіксується значення тиску та клапан закривається. Процес повторюється на різних рівнях тиску для підтвердження коректної роботи клапана в усьому діапазоні.

Витратоміри:
Застосовуються для вимірювання витрати рідини або газу, що скидається через запобіжний клапан під час його відкриття. Це дозволяє визначити відповідність роботи клапана його проєктним характеристикам.

Пристрої для перевірки герметичності:
Використовуються для виявлення витоків у запобіжному клапані або системі, яку він захищає. Перевірка виконується шляхом подачі тиску та контролю можливих витоків через клапан або інші елементи.

Калібратори:
Призначені для перевірки та налаштування тиску спрацювання запобіжного клапана. Дають змогу відрегулювати тиск відкриття відповідно до вимог.

Системи збору даних:
Використовуються для реєстрації та аналізу параметрів випробування запобіжного клапана. Дозволяють фіксувати тиск, витрату та інші показники, а також формувати звіти й графіки результатів випробувань.

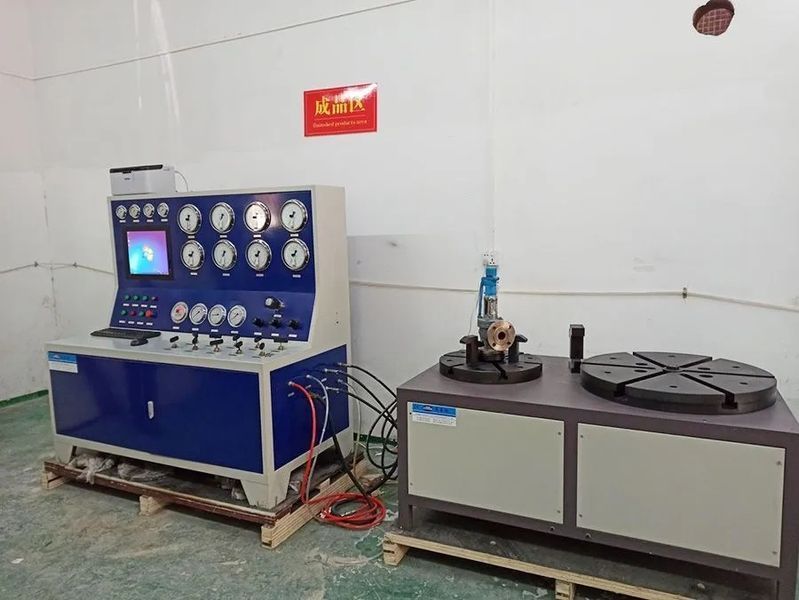

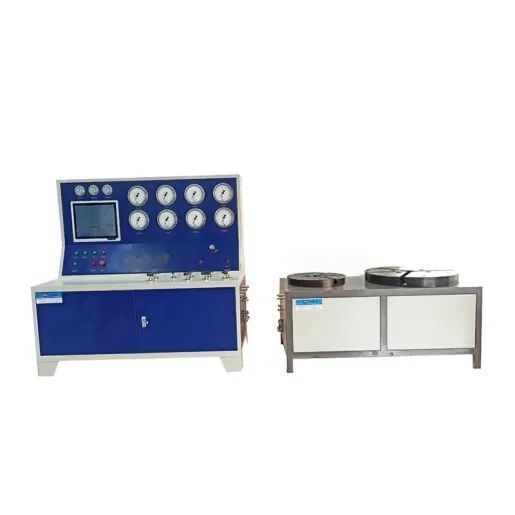

Комп’ютеризований стенд для випробування запобіжних клапанів тиску

Сертифікація: ISO / CE / SGS
Гарантія: 13 місяців
Упаковка: фанерний ящик
Порт відвантаження: Шеньчжень / Гонконг
Оплата: T/T, Western Union, кредитна картка
Умови поставки: EXW, FOB, DDP, CIF, CFR
Місце виробництва: провінція Гуандун, Китай
Термін поставки: 10–15 робочих днів після отримання авансу

Вступ

Стенд для випробування запобіжних клапанів — це новий тип випробувального обладнання, розроблений нашою компанією відповідно до стандарту GB/T 12242-2005 (пристрої скидання тиску та вимоги до випробувань). Призначений для налаштування та перевірки тиску спрацювання запобіжних клапанів.

Функції та характеристики

Стенд використовується для:

• регулювання тиску спрацювання запобіжних клапанів;

• перевірки повного тиску відкриття;

• перевірки тиску скидання;

• випробування тиску повторної посадки;

• оцінки показників безпеки за тиском.

Технічні характеристики:

A. Діапазон тиску: 0–400 бар (газ або вода)
B. Випробувальне середовище: повітря, азот, вода
C. Діаметр клапанів: DN15–DN400
D. Точність регулювання тиску: ≤ 1% FS
E. Точність вимірювання тиску: клас 0,4 (можливий вищий клас)
F. Тип затискання: гідравлічний циліндр
G. Тип підключення: різьбове та фланцеве
H. Діапазон зусилля затискання: 0–50 тонн
I. Живлення: 50–60 Гц, 220В / 380В
J. Габарити:
1500×1200×900 мм (основна машина)
1500×800×800 мм (затискний пристрій)

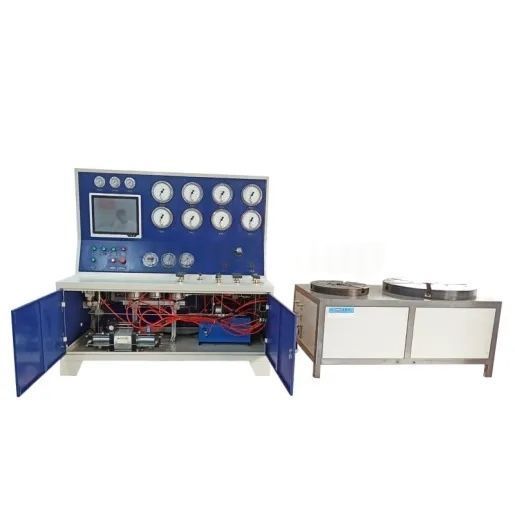

Склад системи

Система складається з:

• високонапірної силової системи;

• затискної системи;

• системи збору та обробки даних.

1. Силова система (джерело високого тиску)

Пневматичний газовий підсилювальний насос DGT60

• тиск приводу: 3–8 бар

• вихідний тиск газу: 0–480 бар

Пневматичний рідинний насос DGG64

• тиск приводу: 3–8 бар

• вихідний тиск рідини: 0–512 бар

Рекомендований максимальний тиск для рідинних випробувань — 400 бар з урахуванням ресурсу гідроакумулятора.

2. Затискна система

Затискна система з робочим тиском до 32 МПа, живлення від пневматичного рідинного насоса DGGD40, повністю забезпечує необхідне зусилля затискання запобіжних клапанів. Підключення здійснюється через окремі магістралі високого тиску, що гарантує герметичність і безпеку.

3. Система збору даних

Система реєструє зміну тиску в часі з автоматичним побудуванням графіків.

Датчики тиску: чотириступеневі, відповідно до діапазонів

• 0–2,5 МПа

• 0–16 МПа

• 0–40 МПа

• 0–100 МПа

Точність: до ±0,5% FS
Стабільність: до 10 років експлуатації

4. Електрична система керування та виводу даних

Програмне забезпечення розроблене на базі LabView. Дані тиску та часу передаються на комп’ютер через плату збору даних, відображаються в реальному часі, зберігаються, формуються у вигляді графіків і можуть бути роздруковані на принтері. Забезпечується висока точність навіть за високої частоти дискретизації.

Перелік основних компонентів (SVT40-DN400-CC)

1. Пневматичний газовий насос DGT60 – 1 комплект

2. Пневматичний рідинний насос DGG64 – 1 комплект

3. Пневматичний рідинний насос (гідравлічне масло) DGGD40/DGM44 – 1 комплект

4. Комбінація FRL – 2 шт

5. Двопозиційний триходовий електромагнітний клапан – 2 шт

6. Затискний циліндр – 1 шт

7. Ручний голчастий клапан – 12 шт
   8–11. Прецизійні манометри (різні діапазони)
   12–15. Датчики тиску

8. З’єднувальна арматура – 1 комплект

9. Електромагнітний розподільчий клапан – 2 комплекти

10. Плата збору даних NI – 1 комплект

11. Програмне забезпечення LabView – 1 комплект

12. Принтер HP – 1 комплект

13. Затискний пристрій – 1 комплект
