Гідравлічна випробувальна машина тиском від 10 до 6000 бар

Обладнання для випробування на розрив (Burst Testing Equipment)

Обладнання для випробування на розрив — це спеціалізовані машини та системи, призначені для впливу на матеріали, компоненти або вироби екстремальним тиском з метою визначення їх стійкості до руйнування або розриву. Такий вид випробувань є критично важливим у галузях, де безпека та надійність мають першочергове значення: машинобудування, авіакосмічна промисловість, автомобілебудування та інші.

Основні характеристики обладнання для випробування на розрив

Генерація тиску
Обладнання здатне створювати контрольований та точно вимірюваний тиск. Це досягається за допомогою гідравлічних, пневматичних або інших спеціалізованих систем.

Контроль тиску
Система оснащена датчиками та манометрами для моніторингу тиску в реальному часі, що дозволяє точно зафіксувати момент руйнування зразка.

Заходи безпеки
Для безпечної експлуатації передбачені запобіжні клапани, кнопки аварійної зупинки та захисні кожухи.

Збір даних
Сучасні системи підключаються до систем збору даних, які фіксують значення тиску та інші параметри під час випробування.

Фіксація зразків
Передбачені спеціальні пристосування для надійного закріплення випробуваних зразків, що запобігає їх зміщенню під час тестування.

Універсальність
Обладнання може використовуватися для випробування широкого спектра виробів — від дрібних компонентів (ущільнення, клапани) до великих конструкцій (посудини під тиском).

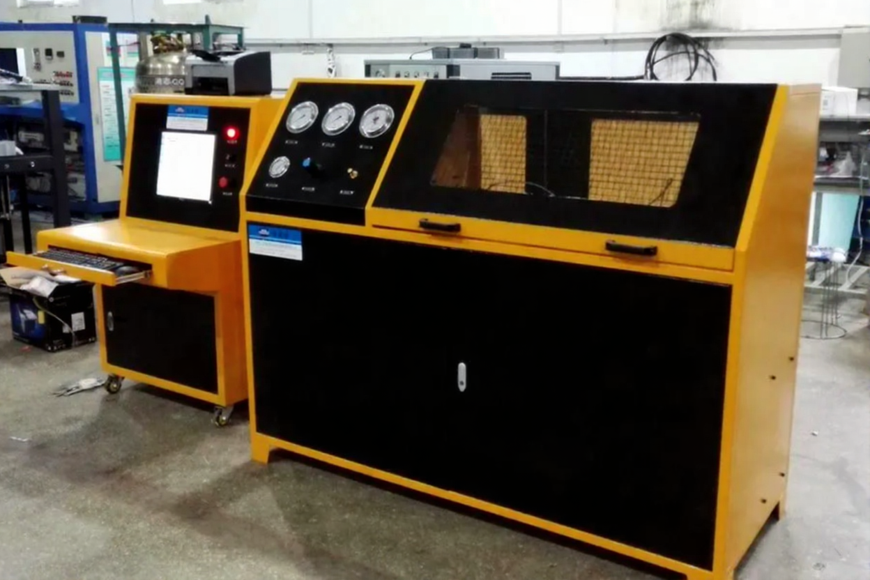

Гідравлічна випробувальна машина з діапазоном тиску 10–6000 бар

Сфери застосування обладнання для випробування на розрив

Посудини під тиском
Використовується в хімічній промисловості, нафтогазовій галузі та енергетиці для перевірки цілісності посудин під тиском.

Автомобільна промисловість
Тестування паливних магістралей, гальмівних шлангів, подушок безпеки.

Авіація та космічна галузь
Перевірка компонентів літальних апаратів на стійкість до різких перепадів тиску.

Медичні вироби
Катетери, медичні трубки та інші вироби для забезпечення їх надійності.

Фармацевтика
Контейнери для рідин і газів проходять випробування для безпечного зберігання та транспортування.

Водопровід і трубопроводи
Оцінка міцності труб, шлангів і з’єднань для запобігання витокам і розривам.

Нафтогазова розвідка
Гнучкі рукави та трубопроводи перевіряються на стійкість до високого тиску.

Промислове виробництво
Ущільнення, прокладки та інші компоненти проходять випробування на тиск.

Військова та оборонна галузь
Техніка та захисне обладнання перевіряються на міцність і безпеку.

Товари народного споживання
Надувні вироби, скороварки, контейнери для напоїв.

Наукові дослідження та розробки
Оцінка міцності нових матеріалів і виробів перед виходом на ринок.

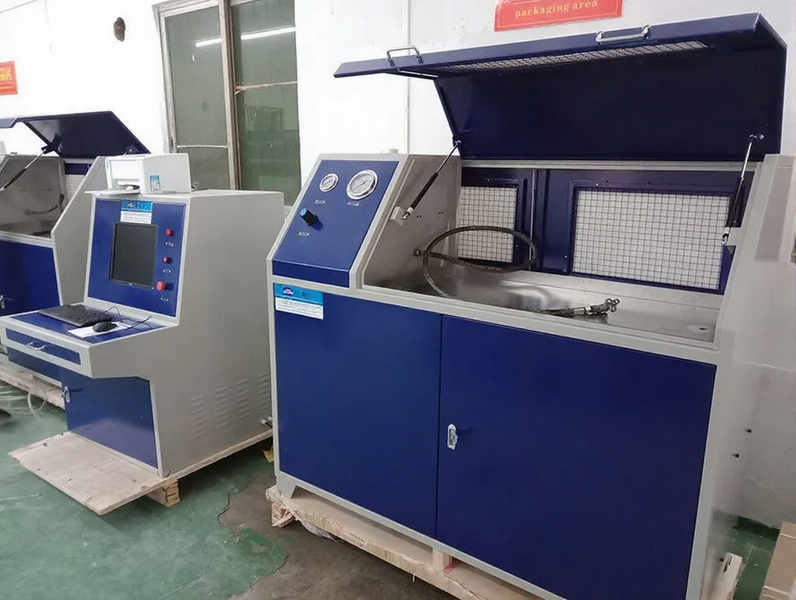

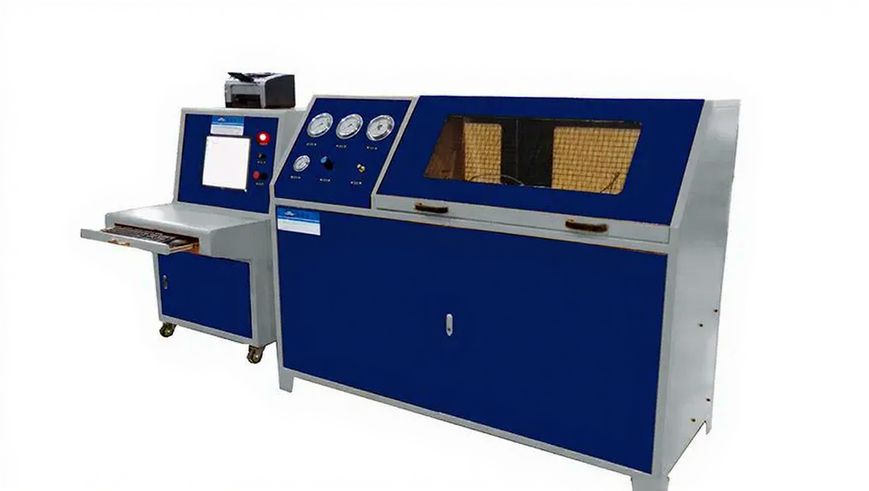

Гідравлічна / гідростатична / випробувальна машина на розрив

Комп’ютерне керування, захисна шафа з броньованим склом

Компанія ETALON MARKET має великий досвід у сфері випробувань тиском шлангів, труб, клапанів, датчиків, циліндрів і манометрів. Ми постачаємо надійне обладнання для гідравлічних випробувань тиском, випробувань на герметичність, розрив і імпульсних тестів відповідно до стандартів GB/T5568, GB7939, ISO6802, ISO6803, ISO8032, GB/T12722, GB16897, GB/T5563, GB/T10544 тощо.

1. Сфера застосування та функціональні характеристики

Область застосування гідравлічного випробувального обладнання

Автомобільні кермові трубки, гальмівні магістралі, кондиціонерні трубопроводи, паливні та водяні трубки, радіатори, шланги обігрівача, гідравлічне обладнання, конденсатори, випарники, турбосистеми, гальмівні насоси, циліндри, гідравлічні та пневматичні шланги, колектори, жорсткі труби, з’єднання, клапани, манометри, датчики тиску, посудини під тиском, передавачі тиску тощо.

Функції та особливості

• Основні компоненти — перевірені серійні вироби компанії

• Трубопровідна система без зварювання

• Розділення тестового та приводного середовищ

• Програмне керування (Force Control або LABVIEW)

• Різні типи оснастки

• Автоматична компенсація тиску

• Автоматична зупинка після розриву

• Захист оператора та обладнання

• Повністю комп’ютерне керування з реєстрацією та друком звітів

2. Технічні параметри системи

Модель: SHT-GD175-CC
Привід: стиснене очищене повітря
Тиск приводу: 3–8 бар
Макс. споживання повітря: 600 л/хв
Макс. вихідний тиск: 1400 бар

Технічна специфікація

Примітка:
Витрата вказана для гідравлічних насосів високого тиску. Усередині установки передбачений насос впорскування води з витратою 30–100 л/хв. Спочатку виріб заповнюється звичайною водопровідною водою, після чого запускається гідравлічний насос високого тиску для початку процесу нагнітання тиску.
